负压真空机组是利用负压原理，利用真空泵将输送管道抽成真空而产生负压，并输送到病人使用终端，吸除痰、血、脓及其他体内污物。本机组由2BV水环式式真空泵，气水分离器，电控系统、过滤器、真空传感器、带充气式电磁阀、止回阀、各式阀门和管道等部件，组装成为撬装式一体机组，方便安装和使用。 真空机组压力调节范围：－17KPa～－87KPa； 真空机组抽气速率选择范围：54～3000m³/h
订购热线：15711778871
一、水环式真空机组组成

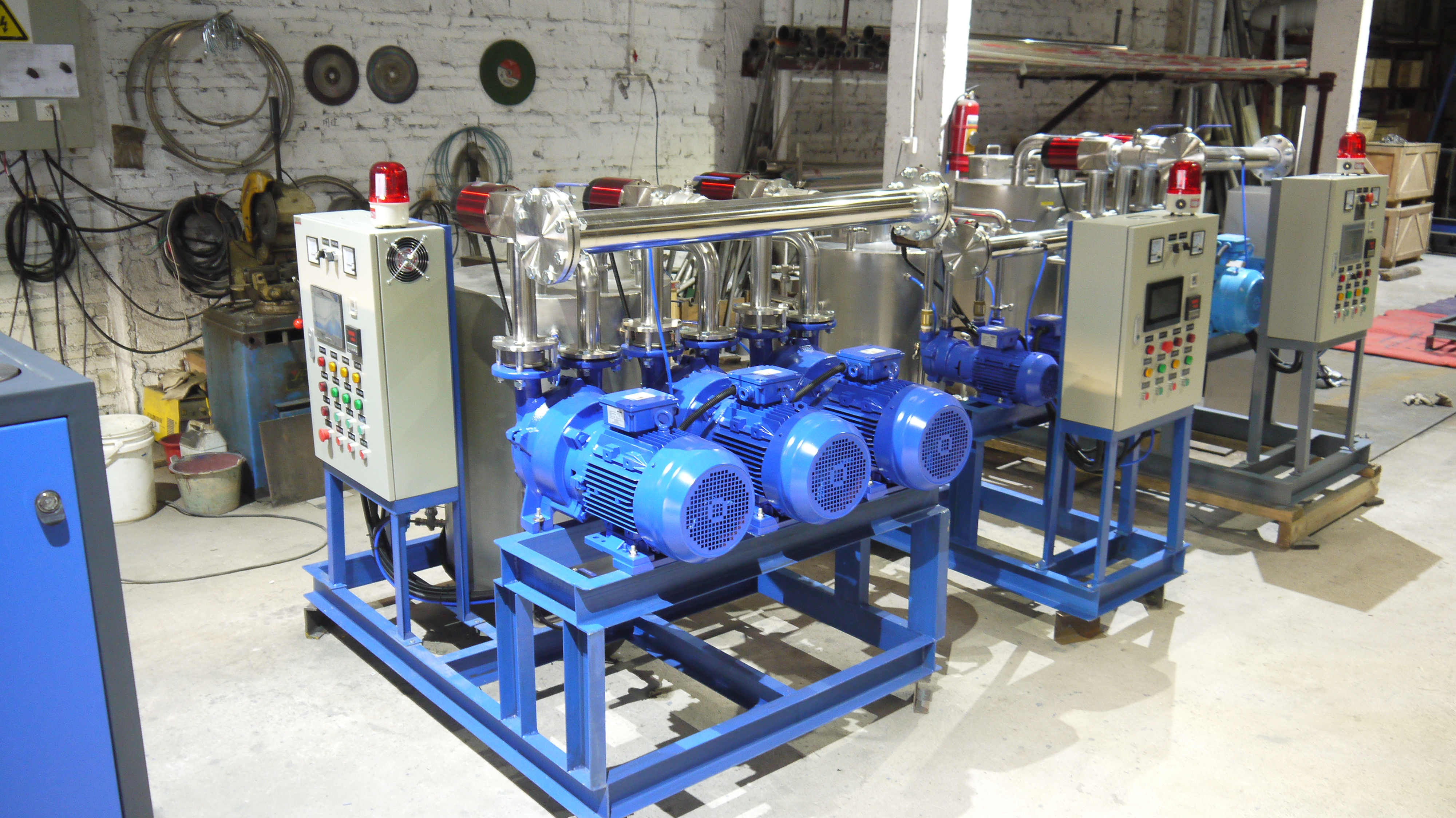

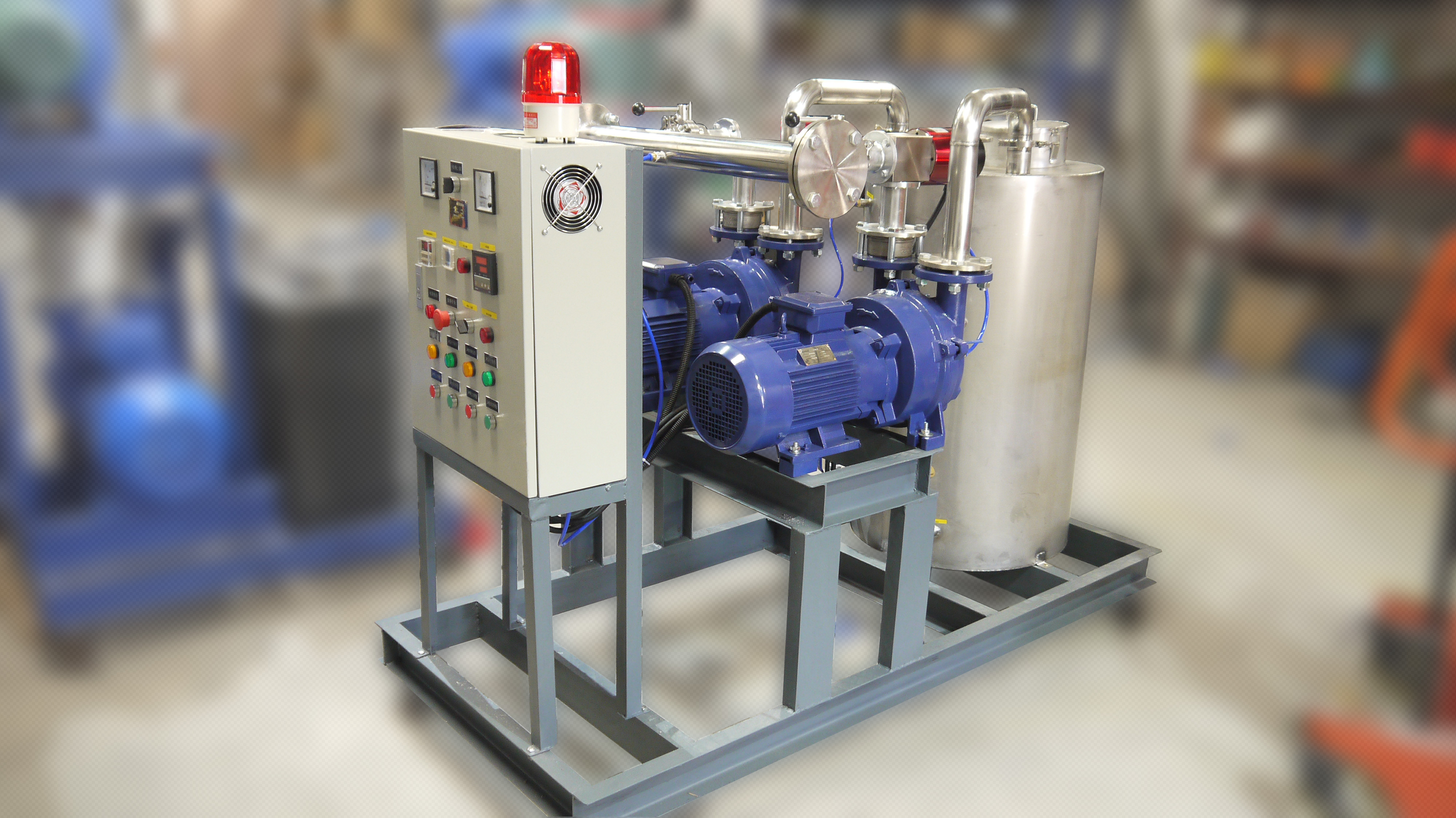

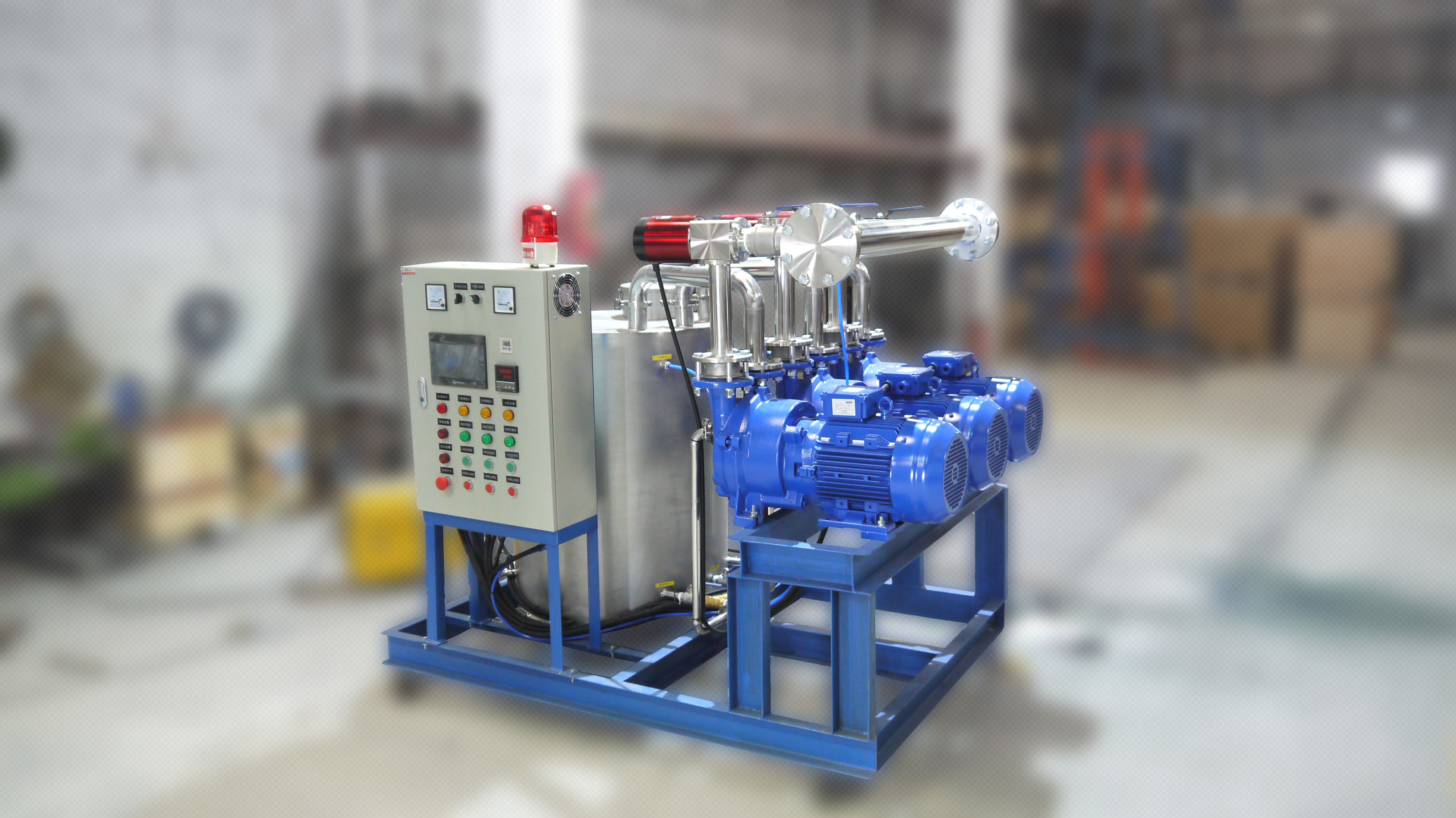

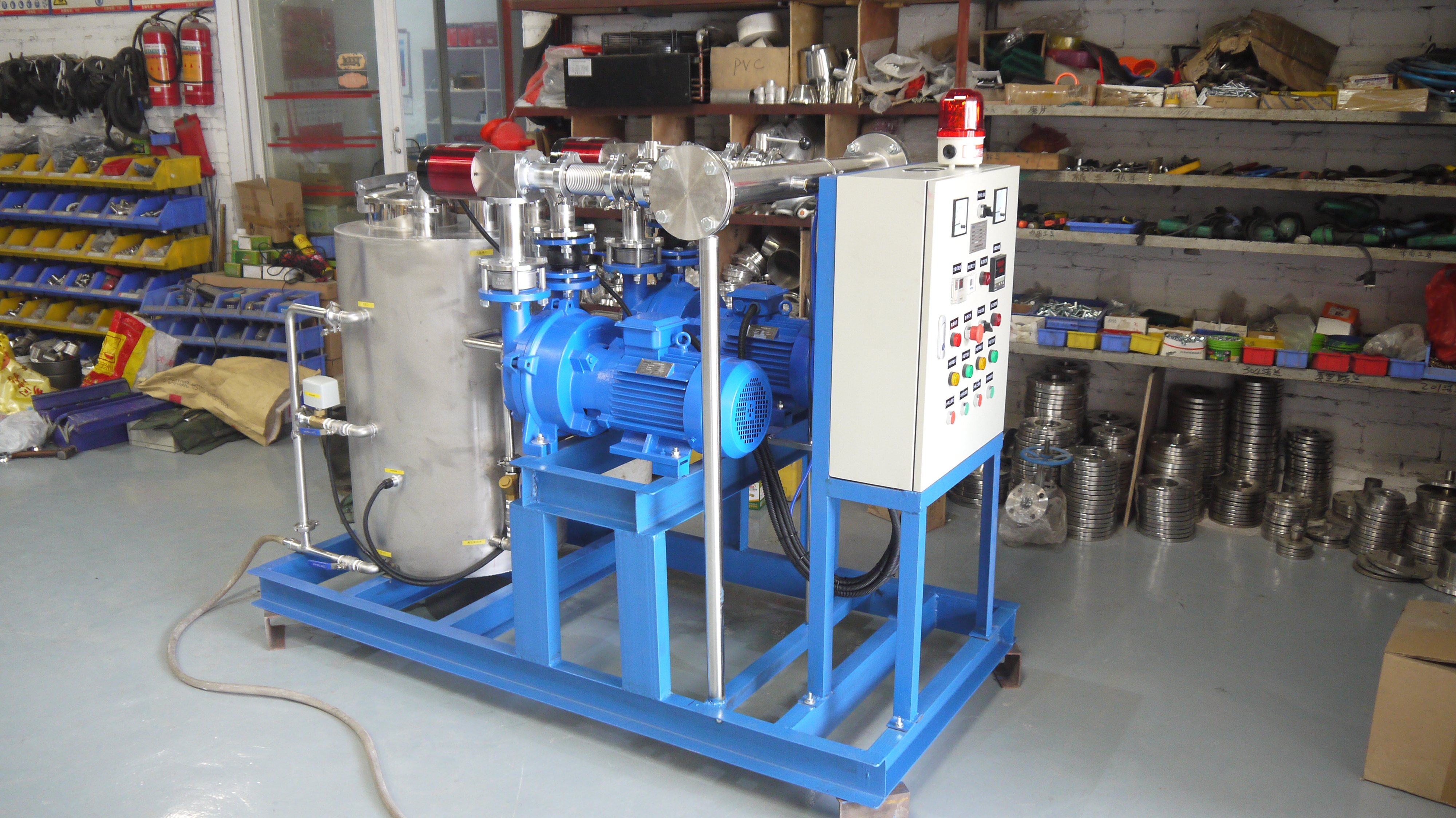

负压真空机组是利用负压原理，利用真空泵将输送管道抽成真空而产生负压，并输送到病人使用终端，吸除痰、血、脓及其他体内污物。本机组由2BV水环式式真空泵，气水分离器，电控系统、过滤器、真空传感器、带充气式电磁阀、止回阀、各式阀门和管道等部件，组装成为撬装式一体机组，方便安装和使用。
真空机组压力调节范围：－17KPa～－87KPa；
真空机组抽气速率选择范围：54～3000m³/h
二、水环式式真空机组工作原理：
设备手动运行模式，手动按下任一台真空泵，开启的真空泵也会在-45 KPa至75 KPa之间运行。
设备自动运行模式，单台真空泵投入工作，快速将整个系统抽至-75KPa,通过启停泵维持至-45 KPa至-75 KPa之间。工作时，电控系统会根据整个系统的负载和用气量，自动计时启停泵来达到节能的目的。如一定时间内单台泵未能抽至-75KPa，会开启备泵辅助抽气，泵是计时开启方式，使用时长是一至的。最大可以并联6台泵。
1、PLC控制模块：控制各真空泵按先启先停自动交替工作，当N台真空泵同时工作仍不能满足系统需求时，会自动启动第N+1台真空泵。
2、每台真空泵设有独立电路系统，具有断电恢复自启动功能，所有电路系统冗余设计。
3、当某台真空泵发生故障，其余真空泵能自动接替工作，保证连续供气。
4、高温及电机过载跳机报警、低真空报警、高水温报警。
冷却模式：节温控制，水温高过设定值，会打开电磁阀排走部分污水，浮球注入自来水进行降温。
低压报警模式：工作时，仪表会检测系统内的压力，如低于设定值，会延时发出低压报警。
三、水环式真空机组设备优势
1、设备使用水环式真空泵作为真空获得方式，具有稳定，耐用，无磨损件等优点。
2、内置气水分离器，水循环使用；通过节温控制，减少外排水，节能环保。
3、全密闭式气水分离器，气体不会泄漏至机房，避免交叉感染。
4、带充气式电磁阀和机械止回结合，并与电控相结合，双重密闭，返止水倒流。内部大量使用KF联接件，方便日后的维护保养。
5、撬装式一体机组，方便安装和使用。
6、内置气蚀保护装置和轻载启动，减少运行噪音，提高设备使用寿命。
常用参数表
|
型号 |
极限真空度 |
最大抽气量 |
适用床位数量 |
总功率 |
吸/排气口径 |
冷却方式 |
|
YL-060-2 |
-97 |
27X2 |
20以下 |
1.62 |
DN40/DN40 |
水冷 |
|
YL-061-2 |
-97 |
50X2 |
20-40 |
2.9 |
DN40/DN40 |
水冷 |
|
YL-070-2 |
-97 |
80X2 |
40-80 |
4.7 |
DN50/DN50 |
水冷 |
|
YL-071-2 |
-97 |
110X2 |
80-150 |
7.66 |
DN50 / DN50 |
水冷 |
|
YL-110-2 |
-97 |
165X2 |
150-300 |
8 |
DN65 / DN65 |
水冷 |
|
YL111-2 |
-97 |
230X2 |
300-500 |
11 |
DN65 / DN65 |
水冷 |
|
YL-121-2 |
-97 |
280X2 |
500-600 |
15 |
DN80 / DN80 |
水冷 |
|
YL-131-2 |
-97 |
400X2 |
600-800 |
22 |
DN80 / DN80 |
水冷 |
|
YL-161-2 |
-97 |
500X2 |
800-1000 |
30 |
DN100 / DN100 |
水冷 |
其它的非标型号，未尽祥列，具体参数请资询制造商。

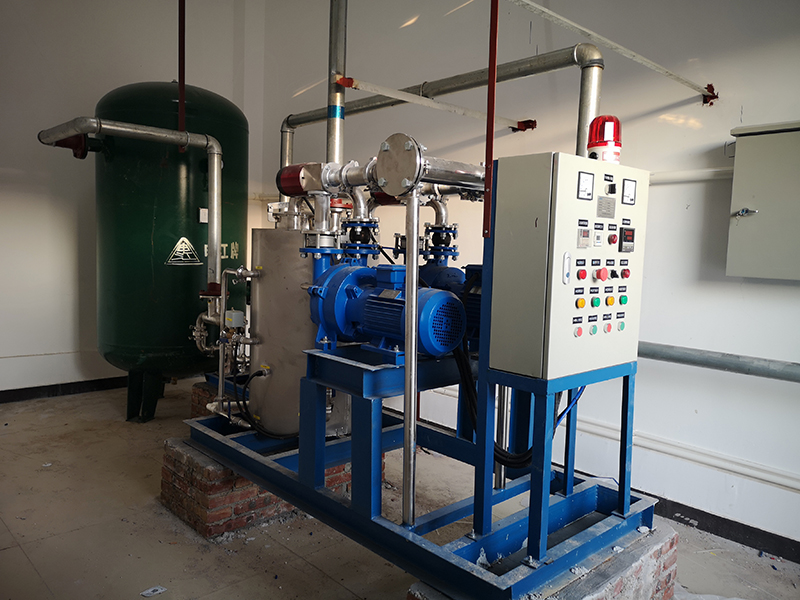

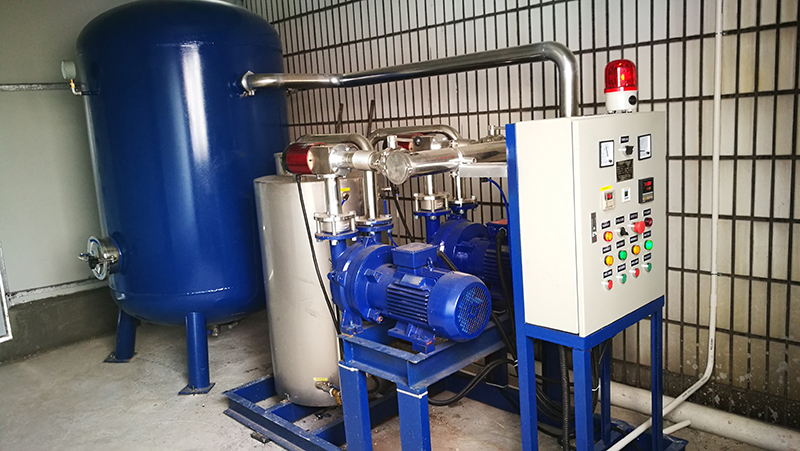

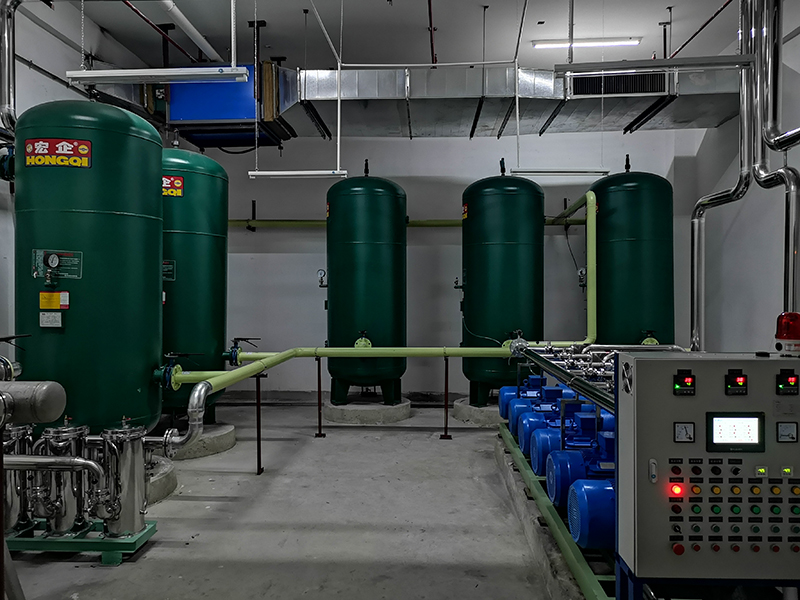

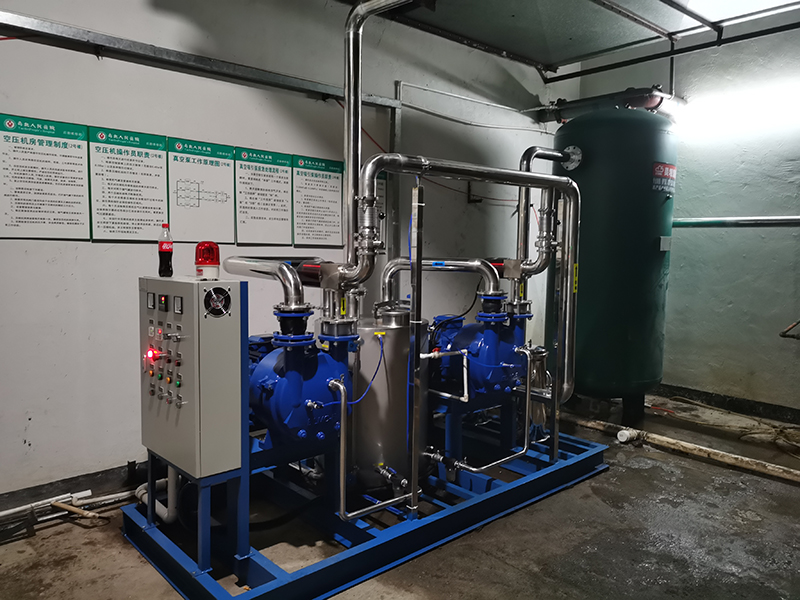

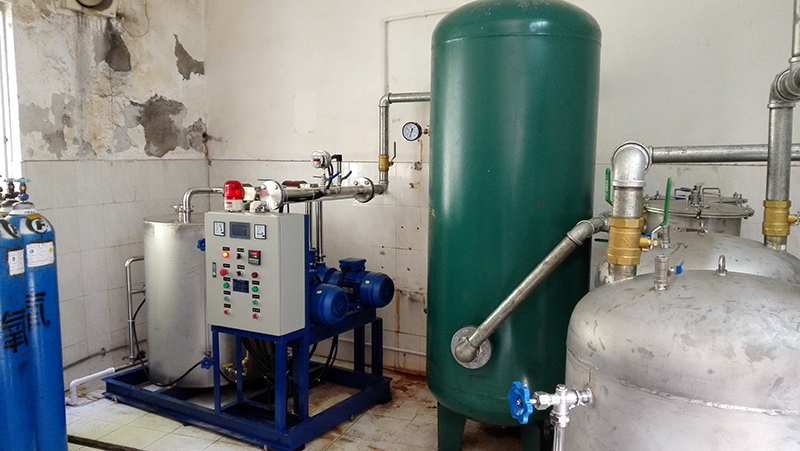

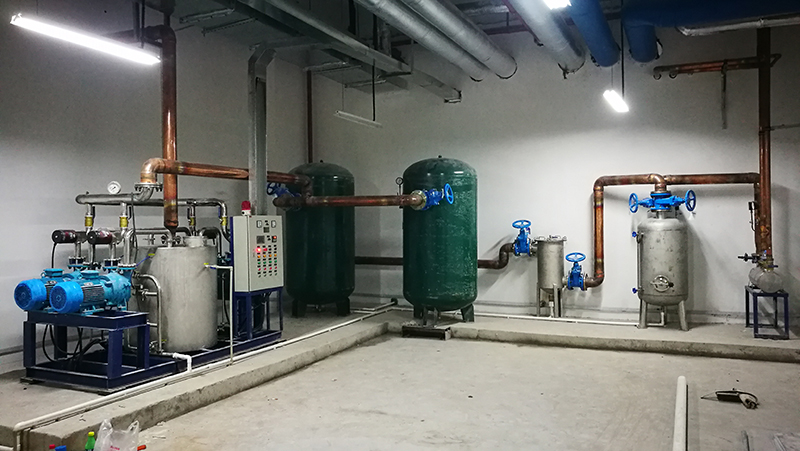

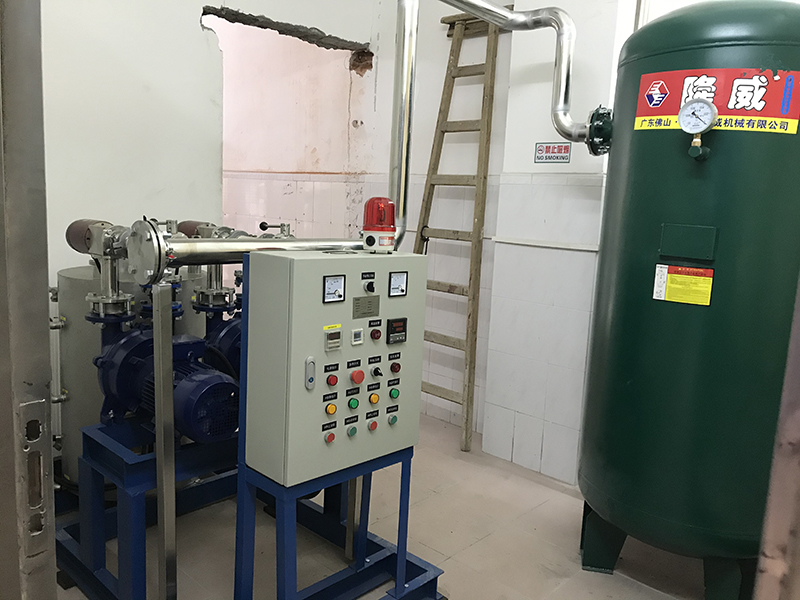

客户案例
