负压真空机组是利用负压原理，利用真空泵将输送管道抽成真空而产生负压，并输送到病人使用终端，吸除痰、血、脓及其他体内污物。本机组由旋片式真空泵。电控系统、过滤器、真空传感器、带充气式电磁阀、止回阀、各式阀门和管道等部件，组装成为撬装式一体机组，方便安装和使用。 真空机组压力调节范围：－17KPa～－87KPa； 真空机组抽气速率选择范围：40～1800m³/h
订购热线：15711778871

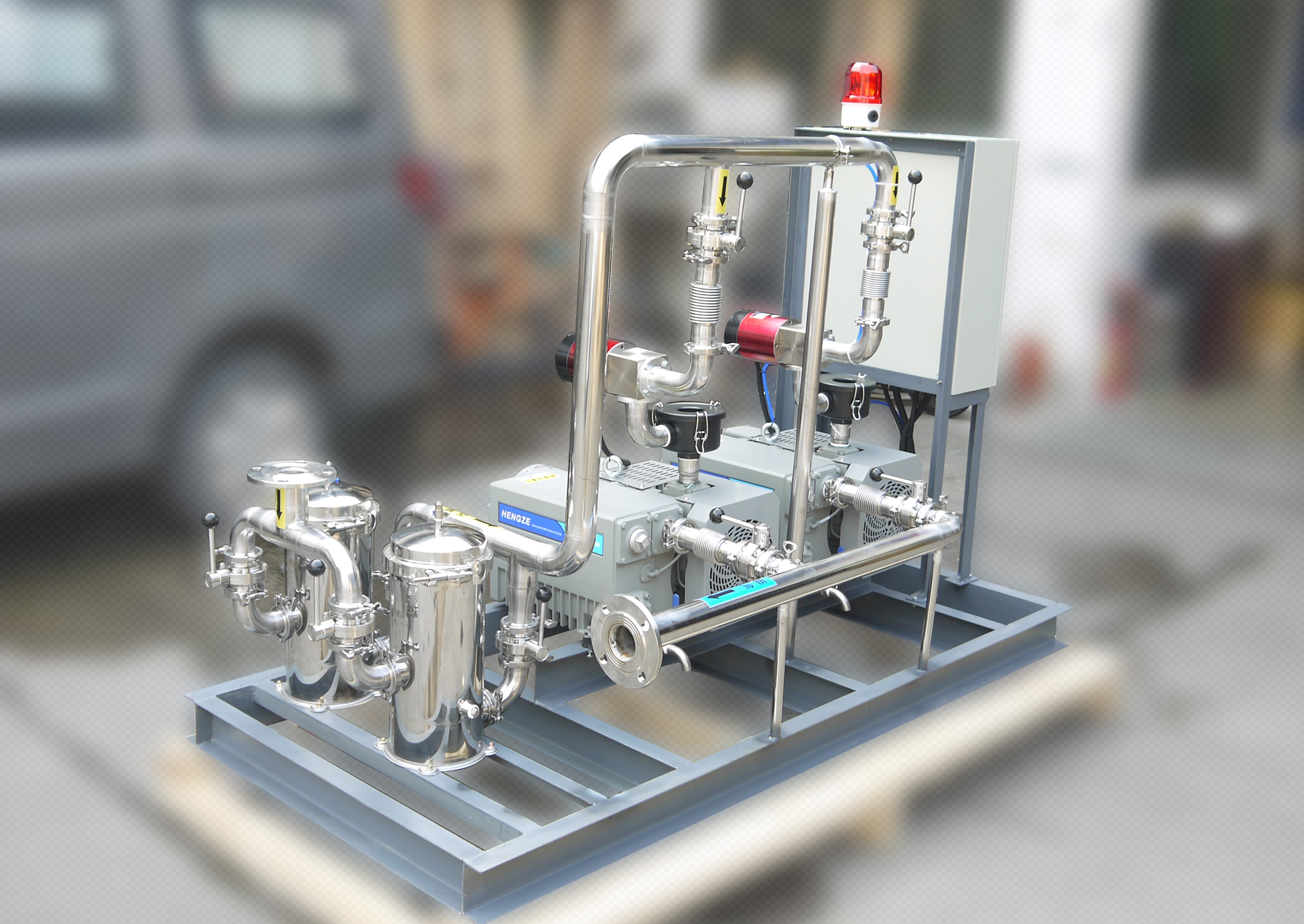

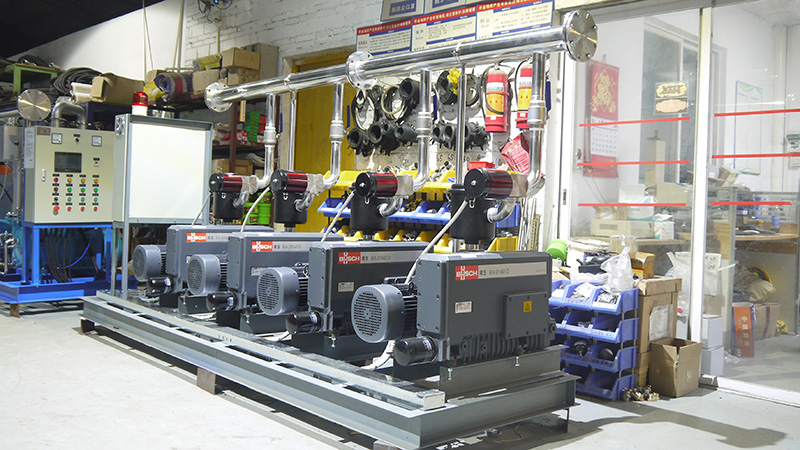

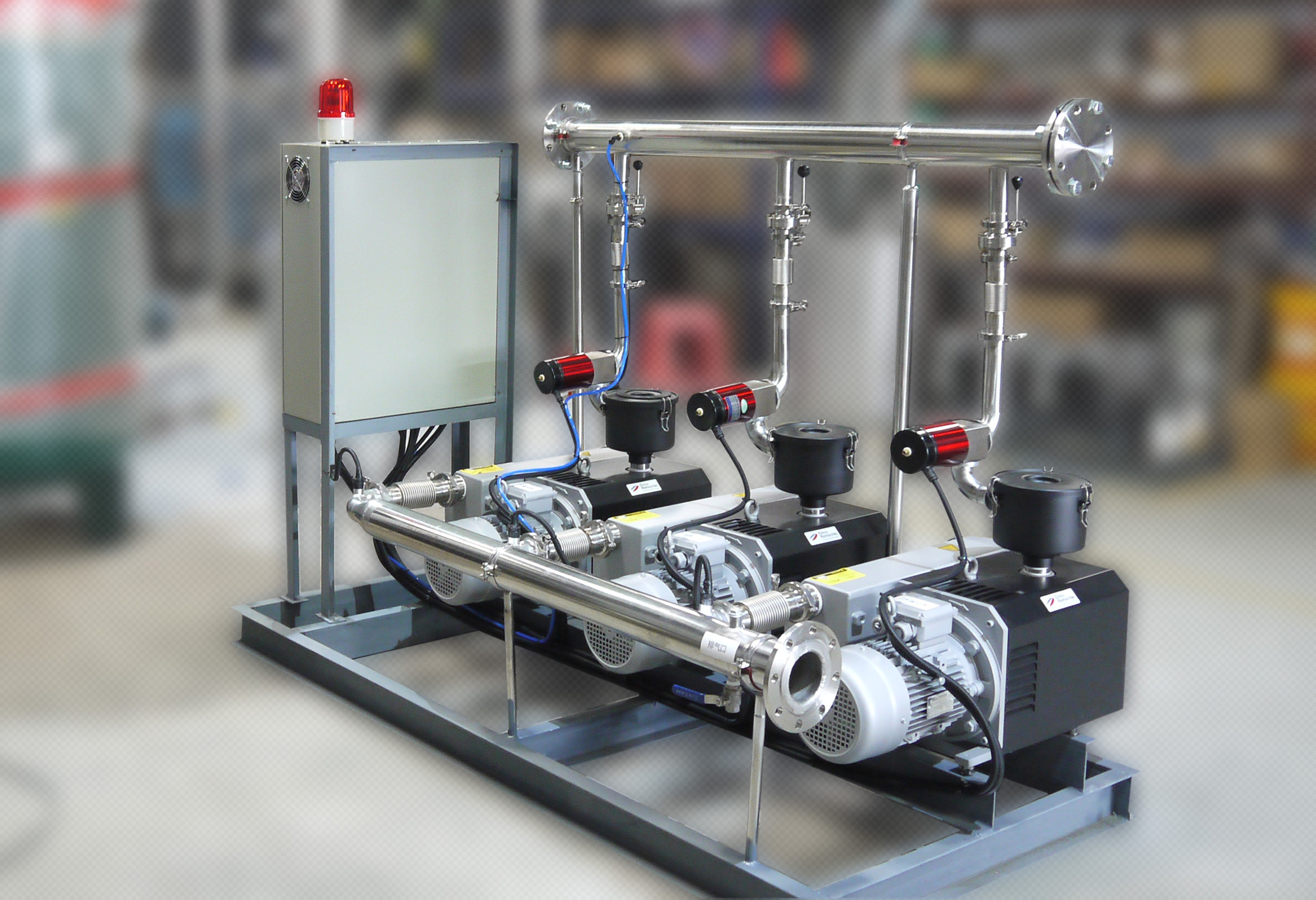

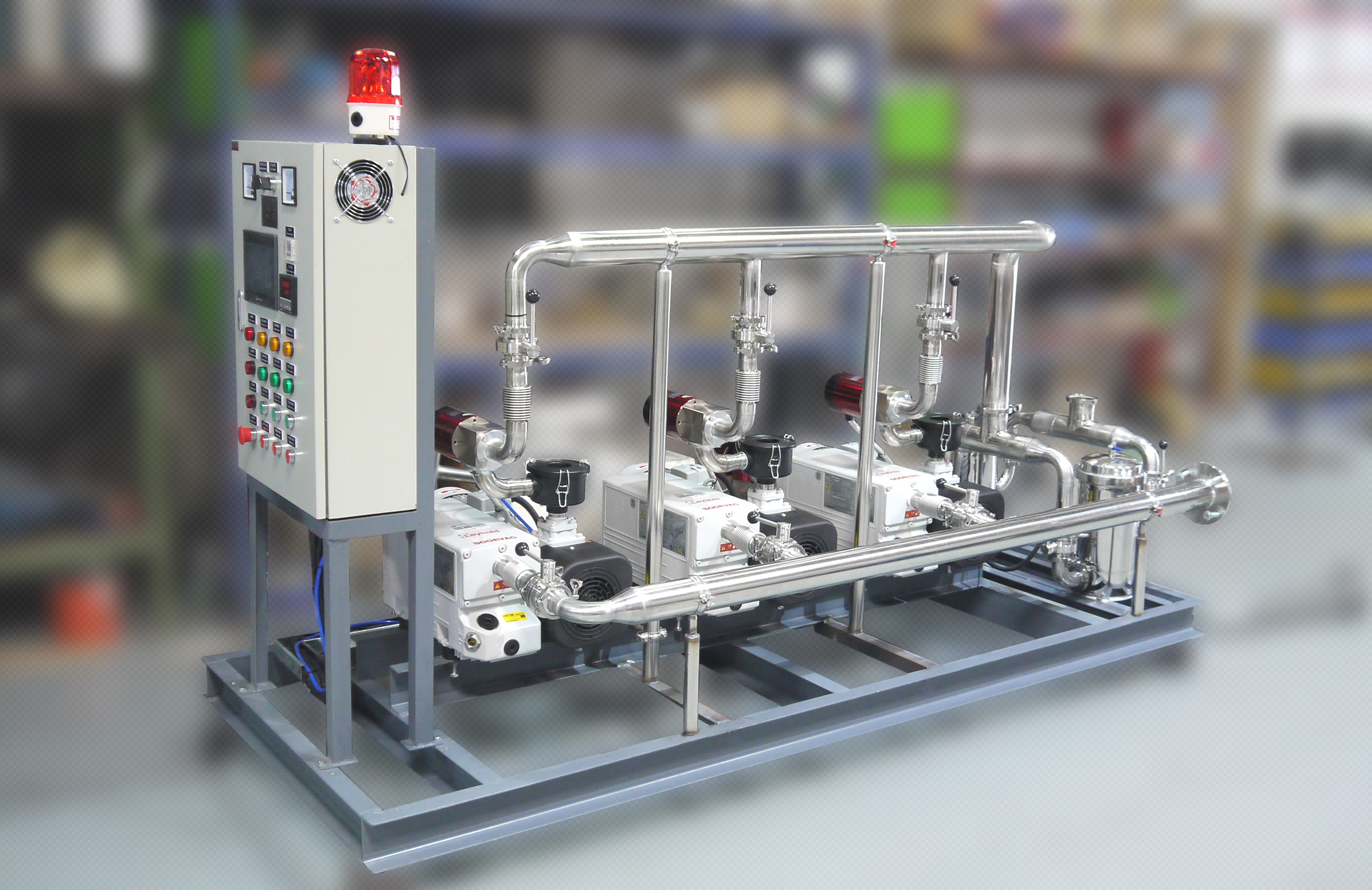

一、旋片式真空机组组成

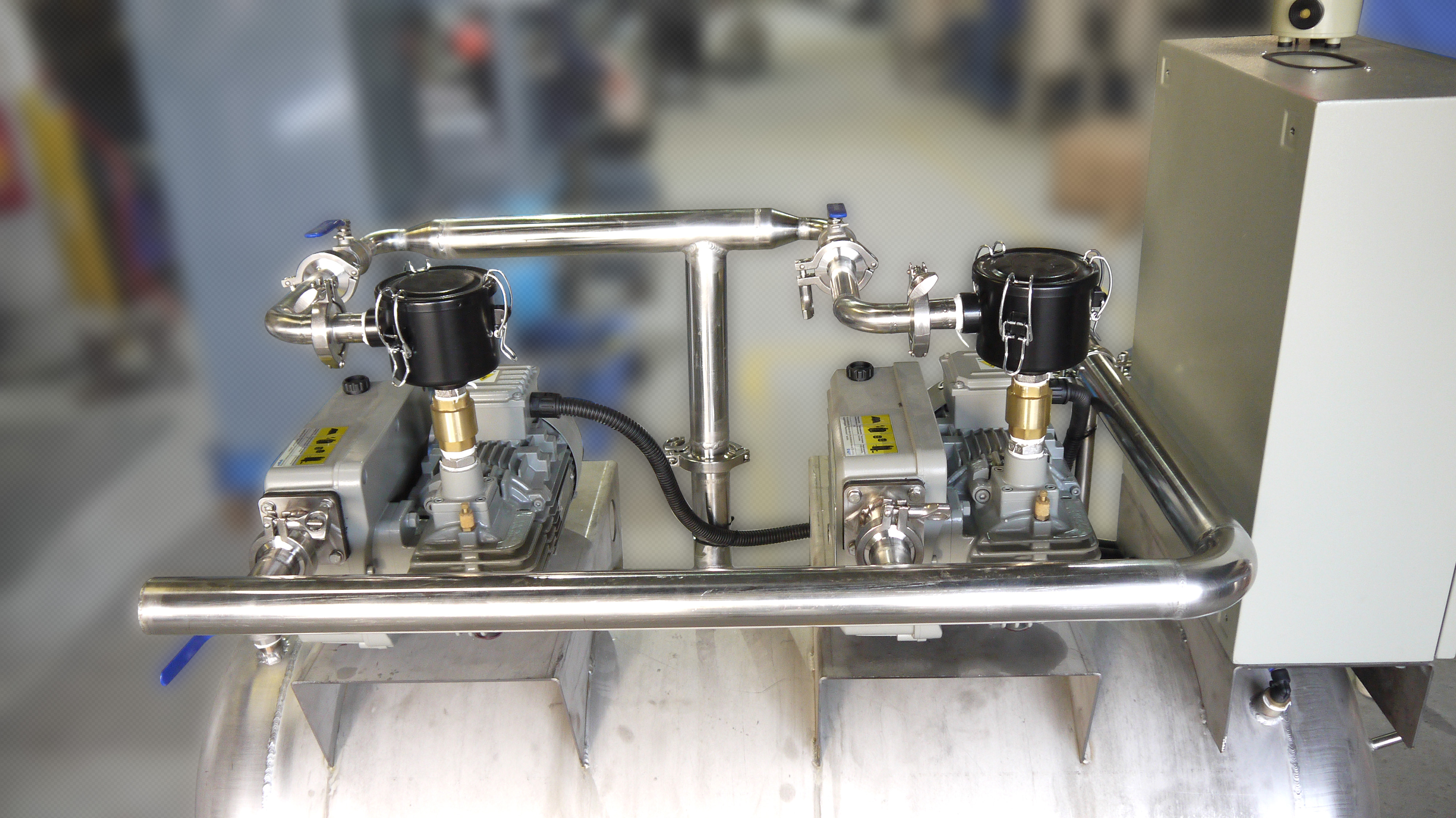

负压真空机组是利用负压原理，利用真空泵将输送管道抽成真空而产生负压，并输送到病人使用终端，吸除痰、血、脓及其他体内污物。本机组由旋片式真空泵。电控系统、过滤器、真空传感器、带充气式电磁阀、止回阀、各式阀门和管道等部件，组装成为撬装式一体机组，方便安装和使用。
真空机组压力调节范围：－17KPa～－87KPa；
真空机组抽气速率选择范围：40～1800m³/h
二、旋片式真空机组工作原理：
设备手动运行模式，手动按下任一台真空泵，开启的真空泵也会在-45 KPa至75 KPa之间运行。
设备自动运行模式，单台真空泵投入工作，快速将整个系统抽至-75KPa,通过启停泵维持至-45 KPa至-75 KPa之间。工作时，电控系统会根据整个系统的负载和用气量，自动计时启停泵来达到节能的目的。如一定时间内单台泵未能抽至-75KPa，会开启备泵辅助抽气，泵是计时开启方式，使用时长是一至的。最大可以并联6台泵。
1、PLC控制模块：控制各真空泵按先启先停自动交替工作，当N台真空泵同时工作仍不能满足系统需求时，会自动启动第N+1台真空泵。
2、每台真空泵设有独立电路系统，具有断电恢复自启动功能，所有电路系统冗余设计。
3、当某台真空泵发生故障，其余真空泵能自动接替工作，保证连续供气。
4、高温及电机过载跳机报警、低真空报警、高真空报警，所有报警记录保存50条以上。
冷却模式：真空泵内置散热片，工作温度约为80度，机房需要通风。
高低压报警模式：工作时，仪表会检测系统内的压力，如低于设定值，会延时发出低压报警，如高于设定值，会强制停机并发出高压报警。
三、旋片式真空机组设备优势
1、内置精密细菌过滤器，采用高效过滤介质，精度达0.1um,过滤效率达99.995％，可有效截留医用气体和管路中的细菌及微粒，去除小分子有机物。预防细菌和微粒进入真空泵排出室外，造成交叉感染。
2、带充气式电磁阀和机械止回结合，并与电控相结合，双重密闭，返止倒流。内部大量使用KF联接件，方便日后的维护保养。
3、设备使用油润滑旋片式真空泵，具有稳定，耐用，磨损少等优点，具有同类产品最节能，运行最静音的优点。又具有运行的高稳定性的使用便捷性。
4、可以由多台泵并联方式接入，计时运行，当某台真空泵发生故障，其余真空泵能自动接替工作，保证连续供气不会导至设备停摆，安全可靠。
5、含有手自动模式，在PLC损坏情况PLC损坏情况下应能保障最低限度的运行，没有后顾之忧。专为医疗行业开发的电控系统。简单的接线要求、只需接入电源便可以开机运行，使用简便。
6、设备联接上互联网，搭建目前最先进的云端服务器平台，让你何时何地都能实时了解设备的运行状况。（选装）
7、设计紧凑，美观，方便操作与维修。
常用参数表
|
型号 |
极限真空度 |
最大抽气量 |
适用床位数量 |
总功率 |
吸/排气口径 |
冷却方式 |
|
YL-025-2-RX |
-101 |
25X2 |
30以下 |
1.5 |
DN40/DN40 |
风冷 |
|
YL-040-2-RX |
-101 |
40X2 |
30-40 |
2.2 |
DN40/DN40 |
风冷 |
|
YL-063-RX |
-101 |
63X2 |
40-60 |
4.4 |
DN40/DN40 |
风冷 |
|
YL-100-2-RX |
-101 |
100X2 |
60-150 |
6 |
DN50 / DN50 |
风冷 |
|
YL-160-2-RX |
-101 |
160X2 |
150-300 |
8 |
DN65 / DN65 |
风冷 |
|
YL-202-2-RX |
-101 |
200X2 |
300-400 |
11 |
DN65 / DN65 |
风冷 |
|
YL-250-2-RX |
-101 |
250X2 |
400-500 |
15 |
DN65 / DN65 |
风冷 |
|
YL-302-2-RX |
-101 |
300X2 |
500-650 |
15 |
DN65 / DN65 |
风冷 |
|
YL-100-3-RX |
-101 |
100X3 |
300-400 |
9 |
DN65 / DN65 |
风冷 |
|
YL-160-3-RX |
-101 |
160X3 |
500-600 |
12 |
DN80 / DN80 |
风冷 |
|
YL-202-3-RX |
-101 |
200X3 |
600-800 |
16.5 |
DN80 / DN80 |
风冷 |
|
YL-250-3-RX |
-101 |
250X3 |
800-1000 |
22.5 |
DN80 / DN80 |
风冷 |
|
YL-302-3-RX |
-101 |
300X3 |
1000-1100 |
22.5 |
DN80 / DN80 |
风冷 |
|
YL-100-4-RX |
-101 |
100X4 |
600-800 |
12 |
DN80 / DN80 |
风冷 |
|
YL-160-4-RX |
-101 |
160X4 |
800-1000 |
16 |
DN100 / DN100 |
风冷 |
|
YL-202-4-RX |
-101 |
200X4 |
1000-1100 |
22 |
DN100 / DN100 |
风冷 |
|
YL-250-4-RX |
-101 |
250X4 |
1200-1300 |
30 |
DN100 / DN100 |
风冷 |
|
YL-302-4-RX |
-101 |
300X4 |
1300-1500 |
30 |
DN100 / DN100 |
风冷 |
其它的非标型号，未尽祥列，具体参数请资询制造商。

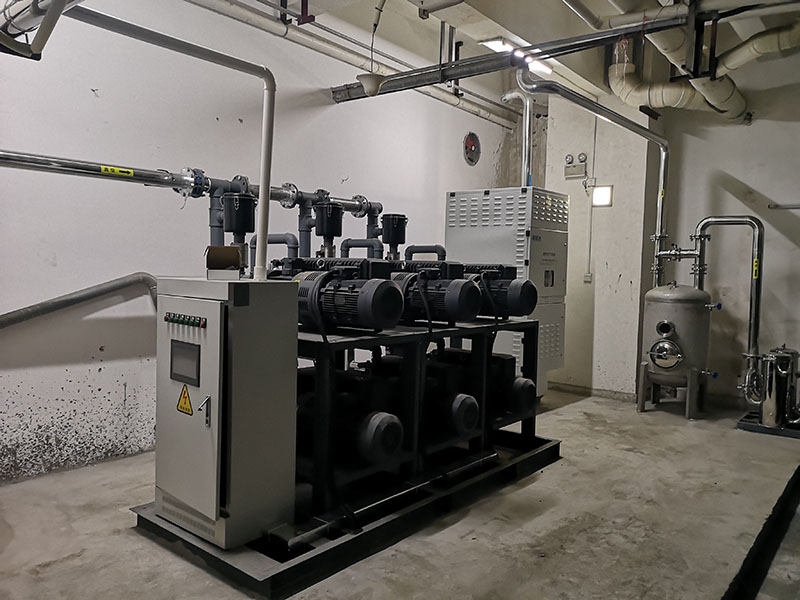

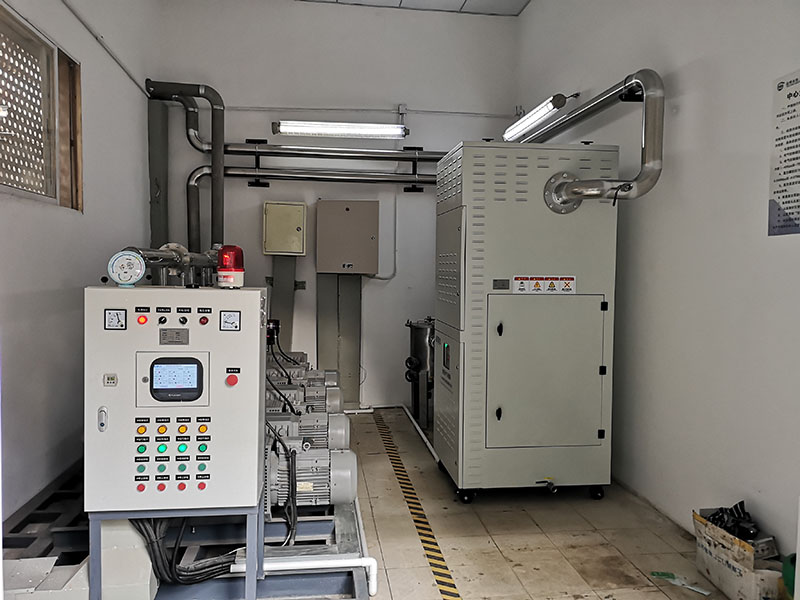

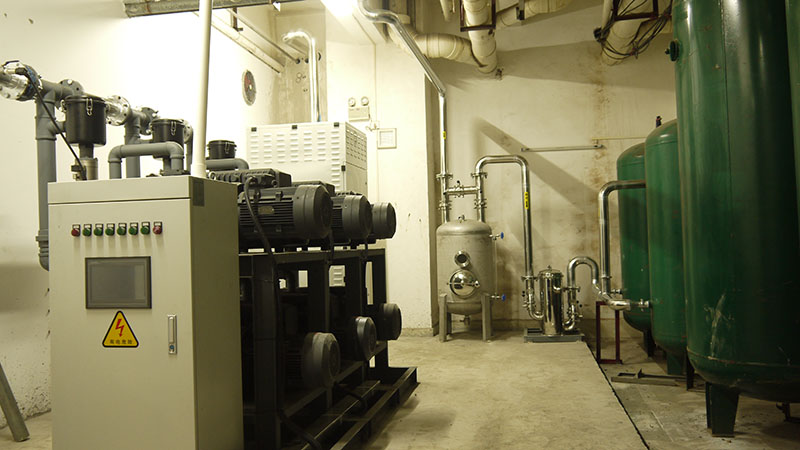

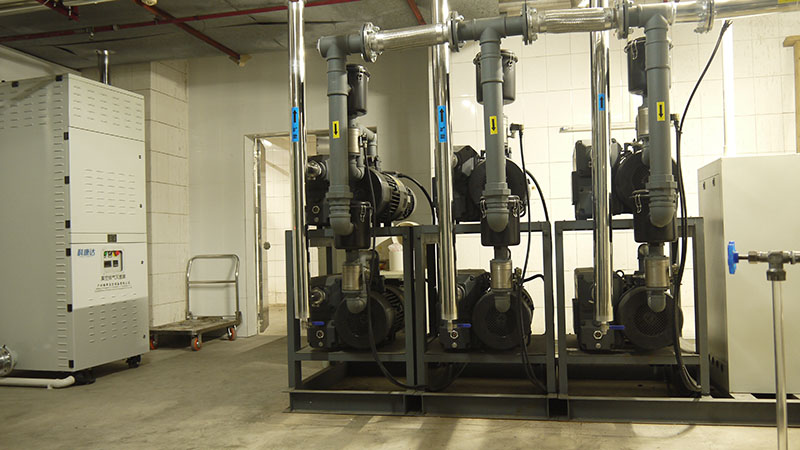

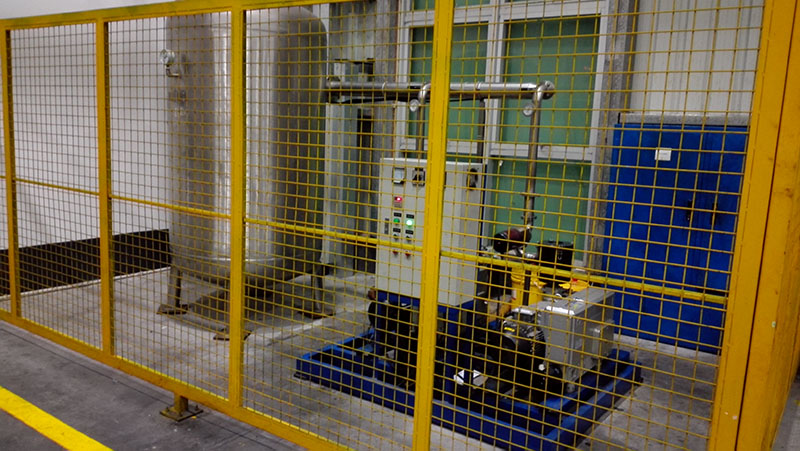

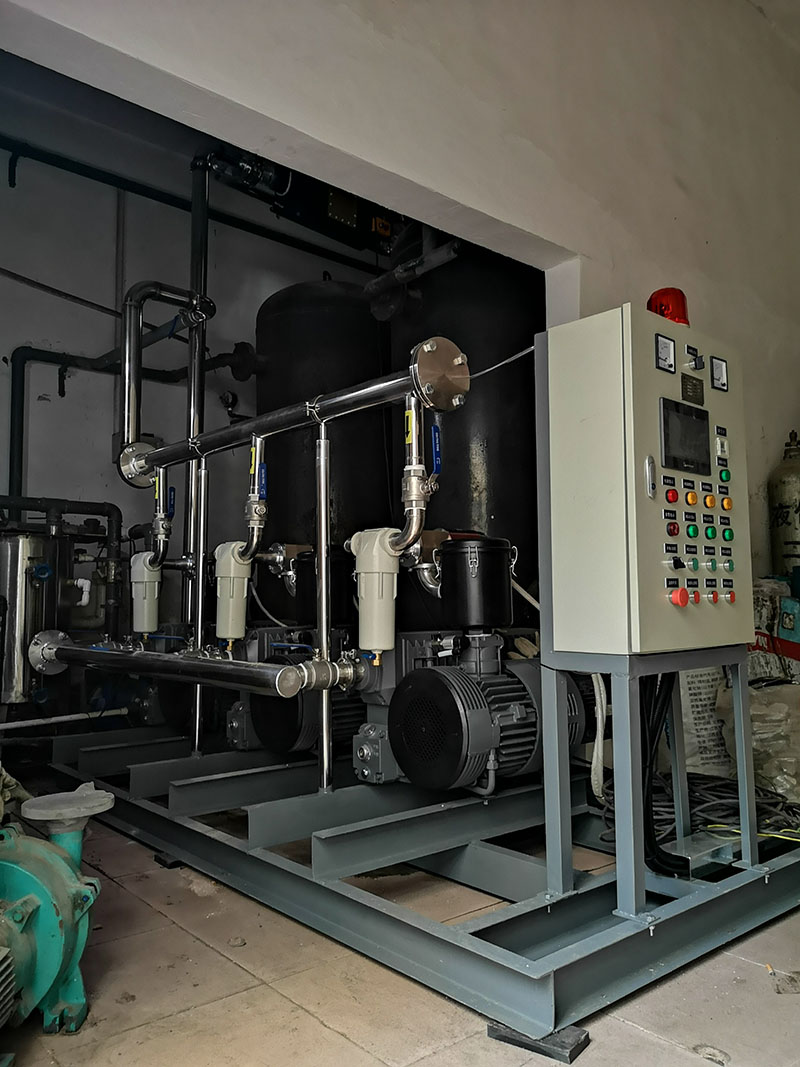

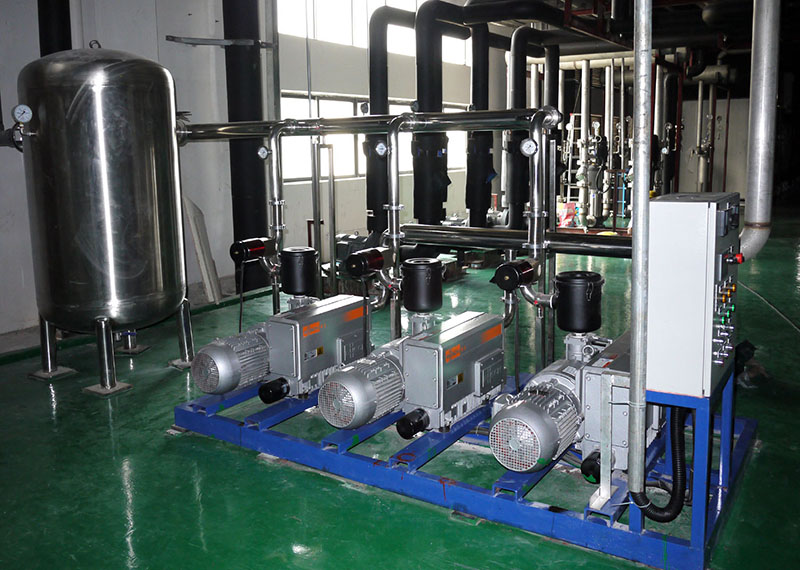

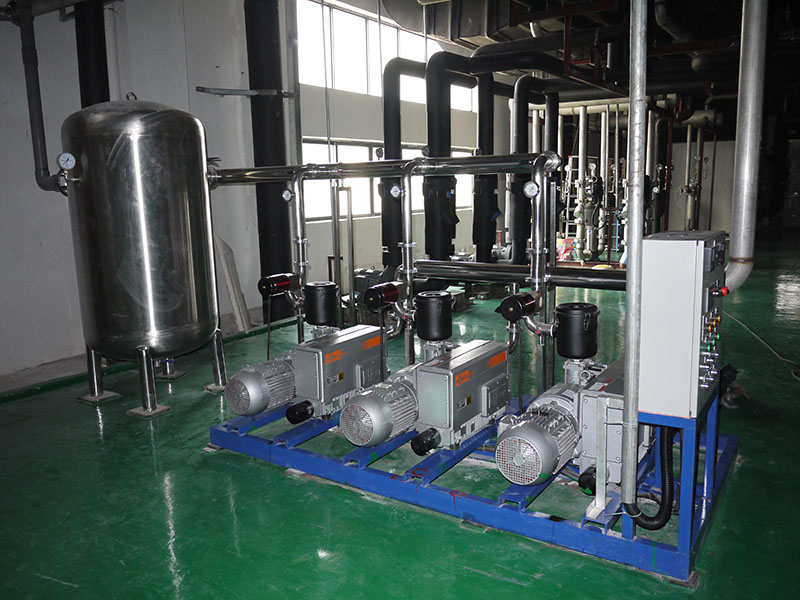

案例展示
